Деаэратор

Деаэраторы питательной воды паровых котлов и ПГ АЭС включаются в систему регенеративного подогрева. При этом применяются две схемы их присоединения к отборам турбины: деаэратор может быть подключен в качестве отдельного регенеративного подогревателя или установлен перед основным поверхностным подогревателем на паре того же отбора (рис ). По схеме, приведенной на рис при изменении нагрузки турбины деаэратор работает на скользящем давлении либо давление в нем выбирается заметно отличающимся от давления в отборе и поддерживается постоянным путем дросселирования.

При работе на скользящем давлении ухудшаются условия работы питательных насосов, а дросселирование пара приводит к уменьшению теп­ловой экономичности установки (теплообменные аппараты). На случай значительного снижения дав­ления пара в отборе при работе по схеме, приведенной на рис. 2, а, не­обходимо предусмотреть дополнительный подвод пара из стоящего выше отбора. Схему целесообразно применять на электростанциях с нагрузкой, изменяющейся в небольших пределах, или на ТЭЦ при подсоединении деаэратора к производственному отбору (когда давление пара в этом отборе изменяется мало).

По схеме, изображенной на рис. 2, б, деаэратор и следующий за ним (по ходу воды) подогреватель составляют вместе одну ступень подогрева питательной воды. Дросселирование пара на входе в деаэратор в этом случае никак не отражается на тепловой экономичности, и давление в деаэраторе легко может поддерживаться постоянным в сравнительно широком диапазоне изменения мощности турбины. Поэтому данная схема находит наиболее широкое применение.

Безымянный

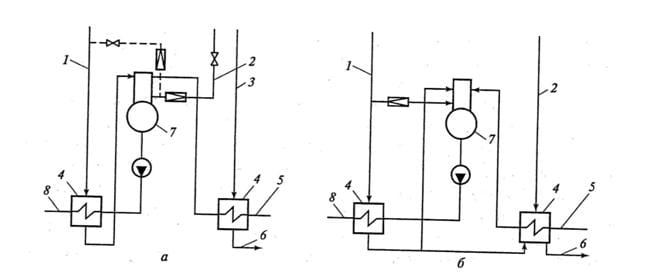

а — деаэратор является отдельным регенеративным подогревателем; б — деаэратор является предвключенной ступенью поверхностного подогревателя; 1— 3 — трубопроводы пара от после­довательных отборов турбин; 4 — регенеративный подогреватель; 5 — линия основного конден­сата; 6 — линия отвода дренажа; 7 — деаэратор; 8 — линия питательной воды

Рисунок 2-Схемы включения деаэратора
