Подбор циркуляционного насоса: параметры, расчёт, типы

Циркуляционный насос подбирают по двум главным параметрам — производительности (расходу) и напору, — а уже потом по размерам, шуму и цене. Производительность считают от мощности котла и расчётного перепада температур, напор — от длины циркуляционного кольца. Ошибка в большую сторону обходится не дешевле, чем в меньшую: избыточно мощный насос шумит, гоняет воздух и ест электричество.

Расчёт — два действия: расход по формуле Q = 0,86 × N / ΔT и напор по правилу «0,6 метра на каждые 10 метров кольца». Ниже — оба расчёта на примере дома 100 м², сравнение сухого и мокрого ротора и разбор узлов, из которых собран насос.

Общий контур, который обслуживает насос, разобран в материалах про водяное отопление и общие сведения об отоплении; типы насосов, ресурс и монтаж — в материале насосы для систем отопления. Перемножить свои числа можно в калькуляторе подбора циркуляционного насоса.

Параметры выбора: что именно подбирают

Параметр	Что означает	Откуда берётся значение
Производительность (расход, подача)	объём теплоносителя, который насос перекачивает за час, м³/ч	формула Q = 0,86 × N / ΔT — от мощности котла и графика температур подачи и обратки
Напор	способность продавить гидравлическое сопротивление контура, м	0,6 м на каждые 10 м длины циркуляционного кольца; точный расчёт — по сопротивлению всех участков
Присоединительный диаметр	резьба врезки в контур	чаще 25 мм (1 дюйм) в бытовом сегменте
Потребляемая мощность	расход электричества	20–80 Вт у бытовых моделей
Скорость потока в трубах	тишина и доставка тепла в дальние комнаты	0,4–1,0 м/с — быстрее шумит, медленнее греет (практика монтажа; ограничение скорости по шуму — нормы проектирования)
Регулировка	подгонка кривой насоса под фактическое сопротивление	одно-, двух- и трёхпозиционные двигатели либо плавная электронная

Напор в паспорте — не высота дома. В замкнутой системе это не подъём воды на этаж, а способность продавить трение в трубах, арматуре и радиаторах. Соотношение расхода и напора задаётся скоростью ротора: у бытовых моделей это переключаемые скорости, у современных — плавная электронная регулировка.

Сухой и мокрый ротор: сравнение

По конструкции ротора насосы делятся на два типа:

• «Сухой» ротор — двигатель изолирован от теплоносителя скользящим уплотнением. Мощнее, но шумнее, требует обслуживания уплотнения и ставится в отдельные котельные.
• «Мокрый» ротор — ротор работает в теплоносителе, изолирован только статор. Тихий, не обслуживается годами, экономичен — стандарт для частных домов.

Критерий	Сухой ротор	Мокрый ротор
КПД	до 80 %	около 50 %
Шум	слышны вентилятор и мотор	почти бесшумный
Обслуживание	ревизия уплотнения регулярно	не требуется годами
Срок службы	около 3 лет	7–10 лет
Где ставят	отдельная котельная, большие сети	частный дом, квартира
Охлаждение мотора	воздухом, вентилятором	теплоносителем

Для частного дома выбор однозначен — «мокрый»: тишина и отсутствие обслуживания важнее КПД, а разница в потреблении на домашних мощностях — копейки. «Сухой» — инструмент больших сетей: там насосы считают десятками киловатт, и каждый процент КПД превращается в киловатт-часы.

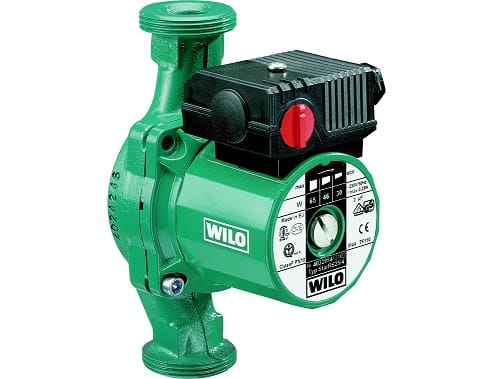

Конструкция по узлам

Корпус. Чугун или латунь, два патрубка на одной оси (прямоточная компоновка), к ним присоединяют трубы контура. Корпус держит давление сети — для частного дома достаточно 10 бар; латунь и нержавейку берут там, где теплоноситель агрессивнее воды.

Крыльчатка. Технополимер или металл, посажена на вал двигателя. Диаметр крыльчатки задаёт напор: у габаритов «25-40» и «25-60» отличается именно она, отсюда и маркировка — второе число означает максимальный напор в дециметрах, то есть 4 м и 6 м.

Ротор и статор. У мокрого ротора статор отделён герметичной гильзой из нержавейки, подшипники — керамика или графит, смазка — сам теплоноситель. У сухого вал выходит из мокрой камеры через торцевое уплотнение: оно и определяет ресурс — около трёх лет без ревизии.

Двигатель и клеммная коробка. Сюда приходит питание, здесь переключаются скорости (ступени I/II/III или плавная регулировка). При монтаже коробку разворачивают вбок или вверх: капля, сбежавшая по кабелю внутрь, убивает электронику.

Обвязка при монтаже. До и после насоса — шаровые краны, чтобы снимать его без слива всей системы. Перед входом — фильтр-грязевик отстойником вниз. Вал ставят строго горизонтально: в вертикальном положении подшипники работают всухую и изнашиваются за сезон. Стрелка на корпусе — направление потока; перепутать её означает получить нулевую подачу.

Расчёт производительности

Расход считается от тепловой мощности котла и перепада температур подачи и обратки. Расчётная формула:

Q = 0,86 × N / (t2 − t1)

где Q — производительность, л/ч; N — мощность источника нагрева, Вт; t2 — температура подачи; t1 — температура обратки; коэффициент 0,86 — перевод Вт·ч в литры·К для воды. Графическое представление формулы — на рисунке.

Пример: котёл 10 кВт, график 75/55 °C (ΔT = 20 K): Q = 0,86 × 10 000 / 20 = 430 л/ч ≈ 0,43 м³/ч. Для типового графика 70/50 (ΔT = 10) — 0,86 м³/ч. Производительность сильно зависит от выбранного перепада температур, и он должен совпадать с настройкой системы.

Мощность N в формуле — расчётная, а не паспортный максимум котла. Прикидку по площади дома даёт калькулятор мощности котла.

Расчёт напора

Практический ориентир для частных систем: на 10 метров длины циркуляционного кольца нужно около 0,6 метра напора насоса. Считают по самому длинному кольцу — от насоса до дальнего радиатора и обратно. Точный расчёт считают по гидравлическому сопротивлению всех участков контура, но для типового дома оценка работает.

Полный пример: дом 100 м²

Исходные: дом 100 м², газовый котёл, система с радиаторами, самое длинное кольцо — 50 м труб.

1. Мощность котла. Правило «1 кВт на 10 м² + запас 20 %»: 100 / 10 = 10 кВт, 10 × 1,2 = 12 кВт.
2. Расход. Система настроена на график 70/50 (ΔT = 10 K): Q = 0,86 × 12 000 / 10 = 1032 л/ч ≈ 1,03 м³/ч. На высокотемпературном графике 75/55 (ΔT = 20) тот же котёл просил бы вдвое меньше — 516 л/ч. Поэтому ΔT берут тот, на котором реально работает система.
3. Напор. Кольцо 50 м: 50 / 10 × 0,6 = 3 м.
4. Класс насоса. Вторая цифра маркировки — максимальный напор в дециметрах: «25-40» даёт 4 м и закрывает расчётные 3 м; «25-60» (6 м) нужен при более длинных кольцах или густой арматуре.
5. Проверка скорости. 1032 л/ч — это 287 см³/с. В трубе Ду20 (проход ~20 мм, сечение 3,14 см²) скорость 287 / 3,14 ≈ 91 см/с ≈ 0,9 м/с — верхняя граница нормы, на грани шума. В Ду25 (4,91 см²) — 287 / 4,91 ≈ 58 см/с ≈ 0,6 м/с: рабочая зона. При таком расходе обвязку ведут Ду25 — диаметры труб под расход считают отдельно, есть калькулятор диаметра труб отопления.

Итог: насос 25-40, обвязка Ду25, рабочая — вторая скорость, максимальная оставлена на морозную неделю.

Если в системе антифриз. У незамерзающих теплоносителей вязкость выше воды, подача насоса падает на 10–20 %. На расчётные 1032 л/ч это даёт потребность 1135–1240 л/ч — запас берут в подаче, а не в напоре. Пересчёт под конкретный теплоноситель разобран в материале про антифриз для системы отопления.

Дополнительные критерии

1. Производительность — рассчитанная при фактической загрузке системы, а не «с запасом втрое».
2. Напор — под контур, а не «на глазок»: слабый насос не прокачает дальние радиаторы, перекачанный шумит.
3. Условия работы — объём обогреваемого помещения, тип теплоносителя (вода или антифриз — вязкость другая), температуры, диаметры труб.
4. Защита и контроль — термодатчик своевременно предупредит о поломке, термостат поможет удерживать параметры.
5. Внешние аспекты — габариты, уровень шума (критично для «мокрого» ротора в жилом доме), сложность обслуживания.

Типичные ошибки и их последствия

1. Вал установлен вертикально. Подшипники мокрого ротора без воды по оси изнашиваются за один-два сезона — насос заклинивает. Лечение: переварка узла или перестановка с горизонтальным валом.
2. Насос поставлен без фильтра-грязевика. Стружка и окалина после первого запуска системы заклинивают крыльчатку; мотор помощнее тут не спасает. Грязевик ставят до входа, отстойником вниз.
3. Напор взят «с запасом втрое». Избыточный насос гоняет теплоноситель со свистом в радиаторах, подсасывает воздух через автоматические воздухоотводчики и ест электричество: бытовой насос и так расходует 30–45 Вт, то есть порядка 150–200 кВт·ч за 200-дневный сезон. Подбор — по расчёту кольца, а не по принципу «мощнее лучше».
4. «Сухой» ротор в жилой комнате. Вентиляторное охлаждение даёт шум уровня работающего холодильника — круглосуточно, плюс ревизия уплотнения каждые пару лет: ресурс сухого насоса около трёх лет. В доме место только мокрому ротору.
5. Насос на антифриз без пересчёта. Вязкость выше, подача падает на 10–20 % — дальние радиаторы недогреваются, хотя расчёт «сходился». Параметры пересчитывают под фактический теплоноситель.

Частые вопросы

Как рассчитать производительность циркуляционного насоса?

По формуле Q = 0,86 × N / ΔT: мощность котла в ваттах делите на перепад температур подачи и обратки в кельвинах. Котёл 10 кВт при ΔT = 15 K требует около 570 л/ч.

Какой напор нужен от насоса?

Практический ориентир — 0,6 м напора на каждые 10 м длины самого длинного циркуляционного кольца. Для типового частного дома хватает насосов с напором 4–6 м — классов 25-40 и 25-60.

Какой насос лучше: сухой или мокрый ротор?

Для частного дома — «мокрый»: тихий, не требует обслуживания, живёт 7–10 лет. «Сухие» ставят в больших котельных, где мощность и КПД до 80 % важнее тишины.

Почему не стоит брать насос «с большим запасом»?

Перекачанный насос шумит, подсасывает воздух из воздухоотводчиков и тратит электричество впустую. Регулируемая скорость решает это мягче, чем запас мощности.

Что проверить при установке насоса?

Вал «мокрого» насоса — горизонтально (надписью вверх), клеммную коробку — не над трубой, плюс сетчатый фильтр перед насосом: абразив от системы убивает крыльчатку.
