Экран на батарею отопления — виды, материалы, требования, цены

Экран на батарею — способ вписать радиатор в интерьер без переделки системы отопления. Он выполняет и защитную функцию: смягчает удар о рёбра и предохраняет от ожогов, что актуально для семей с детьми. Честный минус, о котором стоит знать до покупки: любой экран уменьшает теплоотдачу батареи — часть тепла отражается обратно, и чем плотнее экран, тем больше потери. В справочниках по отоплению на декоративные ограждения вводят понижающий коэффициент: решётка с открытым верхом — около 0,9, глухой короб — 0,75–0,8. Разница между удачным и неудачным экраном — до четверти тепла батареи.

Требования к экрану

вентили и краны Маевского остаются доступны;
решётка легко снимается — для поиска течи;
сетка с крупной ячейкой: нагретый воздух должен свободно поступать в помещение;
конструкция надёжно закреплена;
экран легко чистится — тёплые потоки поднимают пыль прямо на него.

Типы по креплению

Плоские — панель для батареи в нише под подоконником.
Навесные — вешаются сверху на радиатор: подходят и старым «гармошкам», и новым моделям.
Приставные — отдельные придвижные конструкции; дороже, ставятся, когда крюки поддержки батареи не выдержат вес экрана. Вес имеет значение: панель закалённого стекла 90×80 см при толщине 8 мм тянет на 14–15 кг (стекло весит 2,5 кг на каждый мм толщины с квадратного метра), и чугунные крюки старой «гармошки» такую нагрузку на изгиб не держат.

Материалы: что выбрать

Дерево и древесные плиты. Самый распространённый вариант: привлекательны, безопасны, вписываются в классический интерьер, долговечны, широкая ценовая вилка — от бюджетного МДФ до штучных пород дерева. Ротанговые экраны (обычно в коробе из МДФ) добавляют эко-акцент.
Металл. Визуально лаконичны — под хай-тек; недороги, долговечны, перекрашиваются; уход — помыть щёткой под струёй воды.
Закалённое стекло от 8 мм — под модерн и лофт. Небьющееся, края скругляются и обтачиваются при обработке; декор — акриловые и винтажные краски, пескоструйные узоры, фьюзинг. Старую чугунную батарею эффектнее всего закрывать тонированным стеклом.
Пластик — привлекает дешевизной, но на практике минусов больше: от постоянного нагрева становится хрупким, желтеет, со временем коробится.

Под интерьер материал подбирается просто: дерево — в классический интерьер, металл — в современный, ротанг — в эко, стекло — в модерн.

Материалы в сравнении

Материал	Цена (относительно)	Вес панели 0,7 м²	Как пропускает тепло	Главный минус
МДФ/дерево	от низкой до высокой	3–6 кг	решёткой; зависит от исполнения	МДФ разбухает от протечек
Металл (сталь)	низкая–средняя	3–5 кг	перфорация/решётка, открытый верх	без окраски — царапины ржавеют
Закалённое стекло 8 мм	высокая	14–15 кг	только сверху и снизу: лицевая сторона глухая	худший вариант по теплоотдаче
Пластик	низкая	2–3 кг	решётка	хрупкий, желтеет, коробится от нагрева

Конструкция: узлы, которые не душат батарею

Экран греет комнату только через конвекцию: холодный воздух заходит снизу, проходит вдоль рёбер и выходит сверху. Значит, размер зазоров важнее материала.

Нижний вход воздуха — от 10 см. У приставного короба нижний край открыт или прикрыт крупной сеткой: без входа снизу конвекция мертва.
Зазор до рёбер — хотя бы 3–5 см по лицу и бокам: вплотную панель запирает инфракрасную часть тепла и мешает потоку.
Верх — решётка или открытый. Глухая крышка сверху — главный душитель: нагретый воздух копится в коробе и греет его стенки, а не комнату.
Крепление. Навесной вешают на верхний коллектор радиатора зацепами; приставной стоит на полу всей плоскостью — его вес не грузит крюки батареи. Закреплённый «враспор» экран гремит при гидроударе и царапает окраску.
Отражающий слой за батареей. На стену за радиатором клеят фольгированный экран: он отражает тепло в комнату вместо прогрева наружной стены, экономия 3–5 % — частично она компенсирует потери на сам экран (детали — в материале про монтаж системы отопления).
Термостат — с выносным датчиком. Головка термоклапана внутри короба меряет температуру короба, а не комнаты: батарея прикрывается раньше времени, в помещении холодно. Датчик выносят за пределы экрана.

Расчёт: сколько тепла съест экран

Объект: комната 18 м², старая чугунная батарея из 10 секций. Паспортная мощность секции — около 160 Вт, батарея в сумме — примерно 1,6 кВт. Укрупнённая потребность комнаты в средней полосе — 1 кВт на 10 м² площади, то есть около 1,8 кВт для 18 м² (батарея и так работает впритык).

Экран с крупной сеткой, открытым верхом и зазором от рёбер (коэффициент ~0,9): батарея отдаёт 1,44 кВт. Для обычной зимы хватает, в мороз −25 °C комната недогреется на 1–2 °C.
Глухой короб со сплошной крышкой (коэффициент 0,75–0,8): 1,2–1,28 кВт. Дефицит 0,5–0,6 кВт — его добирают температурой котла, то есть лишним топливом весь отопительный сезон.
Разница между худшим и лучшим исполнением — 160–240 Вт, эквивалент 1–1,5 чугунных секций.

Вывод: на батарее, работающей впритык к мощности, экран ставят только с открытым верхом, нижним входом и сетчатой лицевой частью. Глухой декоративный короб уместен там, где батареи намеренно избыточны.

Уход за экраном

Экран — пылеуловитель: тёплый поток идёт через него весь отопительный сезон, и пыль оседает на решётке, сужая просвет ячеек. Раз в сезон, до запуска отопления, экран снимают и моют: стальной — щёткой под струёй воды, деревянный и МДФ — сухой тряпкой или слегка влажной, стекло — любым средством для стёкол. Абразивные порошки на тонированном стекле и окрашенном металле оставляют царапины. Заодно проверяют крепёж и зазоры: просевший короб, который «слег» на рёбра батареи, работает глухой панелью.

Цены

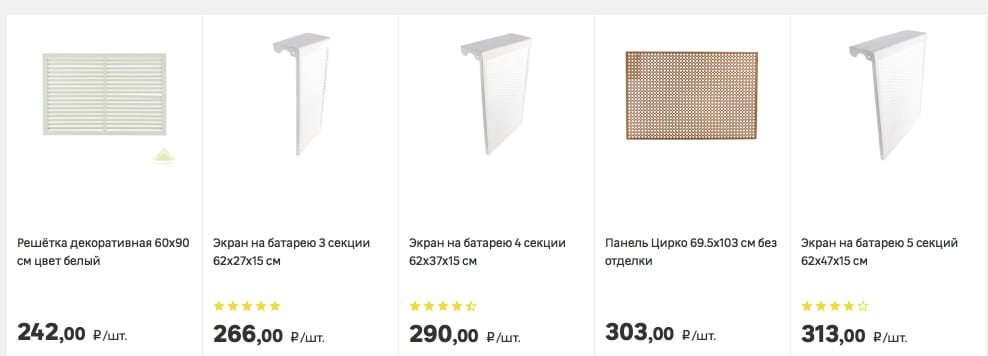

Стоимость зависит от материала: деревянный экран из бука или сосны дешевле дубового, дубовый — дешевле красного дерева; стеклянные модели дороже металлических. Примерная картина цен на момент съёмки — на картинке (сеть магазинов товаров для дома).

Типичные ошибки

Глухая крышка сверху. Конвекция заперта: воздух греет короб, потери доходят до 20–25 %. Верх всегда — решётка или открытый проём.
Термостат внутри короба. Датчик меряет температуру короба, батарея прикрывается, в комнате холодно при горячем экране. Выносной датчик — обязательная часть.
Пластиковый экран. От постоянного нагрева хрупчеет, желтеет и коробится — через пару сезонов выглядит хуже любой старой батареи.
Экран без доступа к крану Маевского. В начале сезона воздух из батареи стравливают каждый год; глухая панель поверх крана превращает эту операцию в разборку конструкции.
Тяжёлое стекло на старых крюках. Чугунные крюки «гармошки» не рассчитаны на 14–15 кг на изгиб: экран приставляют на пол коробом, а не вешают на батарею.

Частые вопросы

Уменьшает ли экран теплоотдачу батареи?

Да: любой экран часть тепла возвращает обратно. Потери минимальны у экранов с крупной сеткой и открытым верхом/низом и растут у глухих коробов и плотного стекла. Термостат на батарее за экраном ставят с выносным датчиком — иначе он меряет температуру короба.

Какие требования к экрану на батарею?

Доступность кранов и вентилей, съёмная решётка, крупная сетка, надёжное крепление и простота чистки — экран собирает на себя пыль от тёплых потоков.

Какие экраны бывают по креплению?

Плоские — для ниш под подоконником, навесные — вешаются на радиатор сверху, приставные — отдельные придвижные короба для случаев, когда крюки батареи не выдержат вес экрана.

Из какого материала лучше экран?

Для классики — дерево и МДФ, для современного интерьера — металл, для эко-стиля — ротанг, для модерна и лофта — закалённое стекло от 8 мм. Пластик — худший выбор: от нагрева хрупчеет и желтеет.

Чем закрыть старую чугунную батарею?

Тонированным закалённым стеклом в металлической раме: чугунная «гармошка» под стеклом выглядит аккуратно, а теплоотдача страдает меньше, чем при глухом коробе.
