Металлопластиковые трубы для отопления

Металлопластиковая труба — это пятислойная конструкция из сшитого полиэтилена и алюминиевой фольги, сваренной встык лазером. Для отопления она подходит: держит теплоноситель до +95 °C и рабочее давление порядка 10 бар. Её сильные стороны — не ржавеет, легко гнётся и монтируется без сварки своими руками; слабая — соединения: фитинги, а не сама труба, остаются самым уязвимым узлом системы.

Пятислойная структура: зачем внутри алюминий

Слои трубы изнутри наружу:

• сшитый полиэтилен (PE-X) — рабочий слой с повышенной термостойкостью, по нему идёт теплоноситель;
• клей — связывает слой PE-X с алюминием;
• алюминиевая фольга толщиной типично 0,2–0,4 мм, сваренная лазером встык — кислородный барьер и «скелет» трубы;
• клей;
• наружный слой PE-X — защита.

Алюминий решает две задачи. Первая — кислородный барьер: без него кислород диффундирует сквозь пластик в теплоноситель и разъедает стальные детали системы — котёл, насос, радиаторы. Вторая — стабилизация формы: труба держит изгиб и почти не «играет» при нагреве, тогда как чистый полиэтилен удлиняется на сантиметры.

Достоинства

• не корродирует и не зарастает солевыми отложениями — гладкая внутренняя стенка даёт минимальные потери давления;
• легко гнётся руками и сохраняет приданную форму — на повороте не нужны уголки, в отличие от полипропилена;
• непроницаема для света и кислорода;
• малое тепловое расширение по сравнению с чистым полиэтиленом;
• выдерживает кратковременное замерзание воды: PE-X эластичен и чаще всего расширяется без разрыва (но это не повод оставлять систему зимовать с водой).

Недостатки, о которых предупреждают в последнюю очередь

Слабое место металлопластика — соединения. Труба держит десятилетия, а течи дают фитинги: компрессионные ослабевают от циклов нагрева, пережатые пресс-обжимки режут алюминий. Отсюда правило: разъёмных соединений в стенах и стяжке не должно быть — в конструкциях «намертво» живут только пресс-фитинги.

Ещё два ограничения: длительная работа выше +95 °C разрушает слои клея, а ультрафиолет старит полиэтилен — открытые трассы на солнце не для металлопластика.

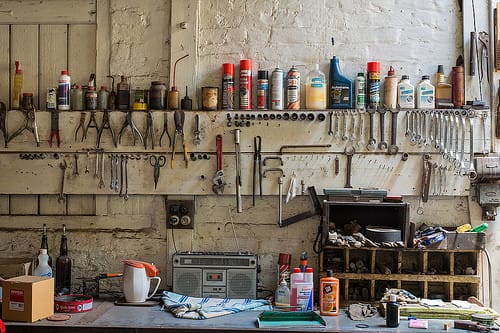

Инструменты для монтажа

Монтаж своими руками реален, но без инструментов не обойтись:

• ножницы (труборез) для резки трубы — ровный срез без заусенцев;
• внутренняя и наружная пружины для изгиба — позволяют гнуть трубу без заломов;
• калибратор — восстанавливает круглый профиль и фаску после резки;
• гаечные ключи — для компрессионных фитингов;
• пресс-инструмент — для неразъёмных пресс-фитингов.

Компрессионные или пресс-фитинги

Компрессионный фитинг — разъёмное соединение: обжимная гайка, кольцо, штуцер. Собирается гаечными ключами за минуты и стоит недорого. Но от циклов «горячо-холодно» гайка подрабатывает — соединение требует доступа и периодической подтяжки. Зашивать такой фитинг в стену или стяжку нельзя.

Пресс-фитинг — неразъёмное соединение под пресс-инструмент: гильза обжимает трубу вокруг штуцера намертво. Дороже и требует пресса, зато допускается скрытая прокладка и служит столько же, сколько система.

Практический вывод: открытые подводки и временные схемы — компрессионные; всё, что уходит в конструкцию, — только пресс.

Правила монтажа

1. Работайте в перчатках и исправным инструментом: срез трубопровода на весу — травмоопасное дело.
2. Режьте трубу труборезом строго перпендикулярно, после резки прогоняйте калибратор — пережатый профиль не даст герметичности.
3. Гните с пружиной или кондуктором, минимальный радиус изгиба — около 5 наружных диаметров; залом на изгибе — это будущая течь.
4. Не перетягивайте компрессионные гайки: алюминиевая стенка и пластиковый штуцер не любят избыточного усилия.
5. Металлопластик — трудновоспламеняемый материал, но при пожаре его тушат пеной, песком или распылённой водой.
6. Для скрытой прокладки в стяжке и стенах — только цельные участки с пресс-соединениями и опрессовка системы до заделки.

Металлопластик в отоплении работает при постоянной температуре теплоносителя до +95 °C — это типовые режимы радиаторных и тёплых полов. Общий контекст систем отопления разобран в материалах про водяное отопление и общие сведения об отоплении.

Частые вопросы

Можно ли ставить металлопластик в систему отопления?

Да: труба с алюминиевым слоем рассчитана на теплоноситель до +95 °C и рабочее давление порядка 10 бар. Критичны не трубы, а фитинги — их подбирают и монтируют по назначению системы.

Какое давление и температуру держит металлопластиковая труба?

Типовые параметры — до +95 °C постоянной рабочей температуры и около 10 бар рабочего давления; разрушающее давление в разы выше. Длительный перегрев выше заявленного разрушает клеевые слои.

Какие фитинги лучше: пресс или компрессионные?

Для скрытой прокладки — только пресс: неразъёмное соединение без доступа. Для открытых подводок и разборных схем годятся компрессионные — с условием, что к ним остаётся доступ для подтяжки.

Можно ли прятать металлопластик в стену или стяжку?

Только цельными участками с пресс-фитингами и после опрессовки. Компрессионное (разъёмное) соединение в конструкции недопустимо — его рано или поздно придётся подтягивать.

Чем гнуть металлопластиковую трубу?

Руками с внутренней или наружной пружиной, радиус изгиба — примерно 5 диаметров трубы. Пружина распределяет усилие и не даёт трубе заломиться; после гнутья профиль сохраняется сам за счёт алюминиевого слоя.

Какой диаметр металлопластика выбрать для отопления?

Для радиаторов — 16 или 20 мм; для магистралей и стояков — 25 или 32 мм. Точный диаметр — по расчёту системы отопления.

Можно ли замуровать металлопластик в стену?

Только с пресс-фитингами: компрессионные соединения в недоступных местах недопустимы — они ослабевают от циклов нагрева.

Какой срок службы у металлопластиковой трубы?

Труба — десятилетия при соблюдении температурного режима; фитинги — слабое звено: компрессионные подтягивают, прессовые служат столько же, сколько труба.

Монтаж металлопластика: пошагово

1. Резка — ножницами для металлопластика: ровный срез без заусенцев;
2. Калибровка — калибратором развальцевать торец и снять внутреннюю фаску;
3. Надеть гайку и разрезное кольцо — на трубу, затем вставить в фитинг до упора;
4. Затяжка гайки — разводным ключом: сначала руками до упора, потом на 1–1,5 оборота ключом;
5. Проверка — опрессовка давлением 1,5 рабочего на 30 минут.

Крепление труб — хомутами к стене с шагом 50–80 см: труба не должна провисать или болтаться.

Можно ли использовать металлопластик для тёплого пола?

Да: в стяжке — только пресс-фитинги. Радиус изгиба — минимум 5 диаметров трубы. Контур тёплого пола — цельная труба без соединений в стяжке.

Как проверить герметичность соединения?

Опрессовка: давление 1,5 рабочего на 30 минут. Падение давления — поиск течи. Визуально — протирать соединения сухой салфеткой: следы воды = негерметично.

Источники

1. ГОСТ Р 53630-2015 «Трубы напорные многослойные полимерные и защитные полимерные оболочки к ним для систем водоснабжения и отопления. Общие технические условия» — требования к многослойным трубам.
2. Рабочие параметры труб и фитингов приведены по каталожным данным производителей PE-X/Al/PE-X систем.

Можно ли гнуть металлопластик без трубогиба?

Да: труба гнётся руками и держит форму — на повороте не нужны уголки. Для малого радиуса — пружина-трубогиб, предотвращающая залом.

Что произойдёт при замерзании воды в металлопластике?

Труба расширяется и не рвётся (в отличие от стали): сшитый полиэтилен эластичен. Но фитинги могут дать течь после разморозки — проверка обязательна.

Какой инструмент нужен для монтажа пресс-фитингов?

Пресс-клещи ручные или гидравлические: обжимное кольцо деформируется вокруг фитинга, создавая неразъёмное соединение. Калибратор и фаскосъёмник — для подготовки торца трубы.
