Конструкция деаэрационой колоны

Деаэрационная колонна (рис 5) состоит из корпуса, кольцевого приемного короба, смесительного устройства, верхнего и нижнего блоков, колекторов подвода греющего пара и горячих потоков дренажей.
Корпус представляет собой стальной цилиндр сварной конструкции, изготовленный из листовой стали толщиной, к которому приварена сферическая крышка.    Корпус колонки приварен к деаэраторному баку (14).
В верхней части корпуса расположен кольцевой приемный короб (2) для приема холодных потоков конденсата. Внутренняя обечайка короба в нижней части имеет прямоугольные окна, через которые конденсат поступает в смесительное устройство.
Смесительное устройство (3) предназначено для смешения холодных потоков конденсата, равномерного распределения их по периметру колонки и представляет собой короб, образованный внутренней обечайкой приемного короба и обечайкой смесительного устройства в верхней части, которой имеются прямоугольные вырезы расположенные по всему периметру.
Верхний блок состоит из внутренней и наружных обечаек и перфорированного днища (4) (дырчатый щит), приваренного с низу. Для обеспечения жесткости конструкции равномерного распределения конденсата по всей поверхности дырчатого щита между обечайками приварены шесть перегородок с тремя полу отверстиями в нижней части каждой перегородки. В центральной части верхнего блока имеется съемный люк, который крепится болтами к кольцевому выступу дырчатого щита. Верхний блок прикреплен к корпусу колоны шестью косынками расположенными таким образом что имеется возможность для свободного прохода пара по периферии.
Нижний блок состоит из переливного листа (5) и барботажного устройства. С одной стороны переливной лист имеет вырез для слива воды в барботажное устройство, а в центре горловину (6) для прохода пара. В колонне переливной лист закреплен с помощью удерживающего каркаса.
Барботажное устройство состоит из перфорированного листа (7), четырех сливных труб (8) приваренных со стороны противоположной сегментному вырезу переливного листа, выступающего над ним на 100 мм паро-перепускного патрубка (9), поддона (10) и двух водо-перепускных труб (11) соединяющих барботажный лист и поддон. Нижний конец паро-перепускного патрубка опущен в поддон и при заполнение водой последнего образуется гидрозатвор. Заполнение гидрозатвора обеспечивается автоматически, при изменении расхода, подачей воды через водо-перепускные трубки с барботажного листа в поддон.
Под нижним блоком расположены коллектор подвода греющего пара (13) и коллекторы горячих потоков дренажей.
Коллектор греющего пара представляет собой перфорированную трубу. Отверстия расположены семью рядами на нижней части коллектора, что обеспечивает равномерное распределение пара по всему пространству колонки.
Коллекторы подвода дренажей представляют собой перфорированные трубы, вводы которых в колонку выполнены на одном уровне с коллектором греющего пара.

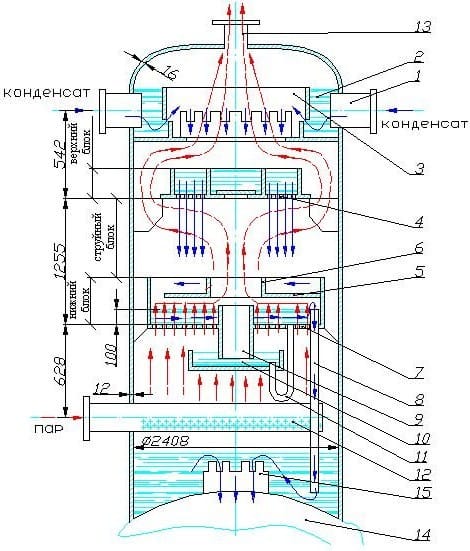

БезымянныйРисунок 7 Схема деаэрационной колоны.
